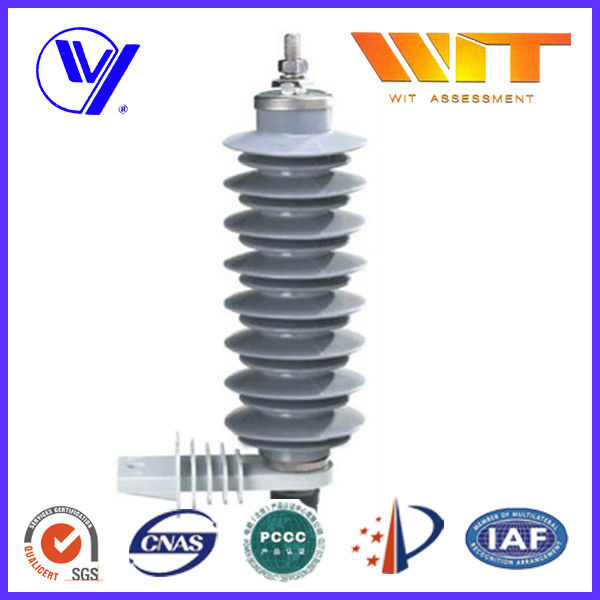

24 केवी ग्रे एमओए इलेक्ट्रॉनिक पॉलिमर पॉलिमर लाइटिंग एरेस्टर सबस्टेशन में उपयोग किया जाता है

24 केवी ग्रे एमओए इलेक्ट्रॉनिक पॉलिमर पॉलिमर लाइटिंग एरेस्टर सबस्टेशन में उपयोग किया जाता है

परिचय:

योंगडे सर्ज अरेस्टर्स को 0.25kV से 765kV सिस्टम तक सबस्टेशन उपकरण, एसी-डीसी कन्वर्टर्स, रेलवे पावर सिस्टम और बिजली वितरण इकाइयों सहित विभिन्न प्रणालियों पर लागू किया जा सकता है।ये सर्ज अरेस्ट उत्कृष्ट सुरक्षा गुणों को प्रदर्शित करते हैं।योंगडे सर्ज अरेस्टर्स बेहतर गैर-लीनियर वोल्टेज-करंट विशेषताओं, उच्च गुणवत्ता और विश्वसनीयता के साथ YNR एलिमेंट्स (योंगडे नॉन-लीनियर रेजिस्टर ZnO एलिमेंट्स) को शामिल करते हैं।मेटल ऑक्साइड प्रकार सर्ज अरेस्टर्स गैप-कम संरचना में निहित ऐसी विशेष सुविधाओं की पेशकश करते हैं, जैसे कि सर्ज वोल्टेज, उच्च ऊर्जा अपव्यय क्षमता, सुरक्षित संचालन, कॉम्पैक्टनेस / लाइटवेट और प्रदूषण से मुक्ति की त्वरित प्रतिक्रिया।

विशेषताएं:

1. कॉम्पैक्ट और लाइटवेट

2. बेहद सुरक्षित दबाव राहत प्रदर्शन

3. पर्यावरण प्रदूषण के खिलाफ बेहतर प्रदर्शन

4. सीधे ढाला संरचना

5. अंतर्राष्ट्रीय मानकों का अनुपालन (IEC60099-4)

6. सरल समर्थन संरचना

7. उन्नत ISO-9001 प्रमाणित सुविधाओं पर निर्मित

विशेष विवरण:

मॉडल: YH10W-24

विशेष विवरण
1. IO9001 गुणवत्ता प्रबंधन प्रणाली है
2. परीक्षण प्रयोगशाला
3. इसी उत्पाद घटकों प्रदान करते हैं
4. तकनीकी प्रदर्शन IEC60099-4 और IEEE (ANSI) C62.11 के लिए है

मुख्य तकनीकी पैरामीटर
रेटेड वोल्टेज आरएमएस: 24kV
नाममात्र निर्वहन वर्तमान: 10kA
मैक्सिमुन कंटीन्यूअस ऑपरेटिंग वोल्टेज (Uc) (kV): 20.4kV

अवशिष्ट वोल्टेज पर:
1 / 4μ बिजली वर्तमान आवेग अवशिष्ट वोल्टेज (केवी): 78.1
8 / 20μ s प्रकाश वर्तमान आवेग अवशिष्ट वोल्टेज (केवी): 71.0
30 / 60μ s स्विचिंग वर्तमान आवेग अवशिष्ट वोल्टेज (kV): 59.6

लंबी अवधि के वर्तमान आवेग का सामना:
2ms आयताकार वर्तमान (ए): 250

परिचालन शुल्क:
4 / 10u उच्च वर्तमान आवेग (केए): 100

रेंगने की दूरी (मिमी): 800 मिमी
आयाम: 405 * 211 मिमी
