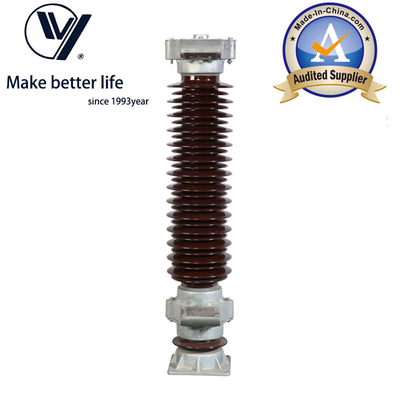

विशेषता | मूल्य |
---|---|
मॉडल संख्या | Y10W5-132 |
स्थापना | समानांतर अरेस्टर |
अनुप्रयोग | उपकेन्द्र |
आकार | बड़ा |
ऑपरेशन वोल्टेज | उच्च वोल्टेज |
सामग्री | ZnO |
क्रिप दूरी | 4250mm |
आवास | चीनी मिट्टी के बरतन |
लाइन डिस्चार्ज क्लास | 3 |
विनिर्देश | IEC 60099-4 |
रेटेड वोल्टेज | 132kV |
ऊंचाई | 1970mm |
क्रिप दूरी | 4250mm |
अधिकतम सिस्टम वोल्टेज उम | 145/161KV |
लाइन डिस्चार्ज स्तर | 2/3/4 |
लंबी अवधि का करंट आवेग | 600/800/1000A |
4/10 μs करंट आवेग | 100KA |
बिजली आवेग का सामना करना | 650KV |
पावर फ्रीक्वेंसी वोल्टेज का सामना करना | 275KV |
पैरामीटर | मूल्य |
---|---|
MCOV (kV) | 106 |
नाममात्र करंट (kA) | 10 |
5kA पर खड़ी आवेग का अवशिष्ट वोल्टेज (kV) | 396 |
5kA पर 8/20µS बिजली आवेग करंट का अवशिष्ट वोल्टेज (पीक वैल्यू) (kV) | 334 |
1kA पर स्विचिंग आवेग करंट का अवशिष्ट वोल्टेज (पीक वैल्यू) (kV) | 263 |
1mA D.C संदर्भ वोल्टेज (kV) | 192 |
2mS लंबी अवधि का आवेग करंट (A) | 850 |
4/10µS उच्च करंट आवेग (kA) | 100 |
